UC3200

Система хранения SAN в режиме «активный-активный» для критически важных сред

Надежный SAN высокой доступности

Два независимых контроллера в Synology UC3200 SAN работают одновременно, обеспечивая непрерывную работу служб iSCSI и FC.

Скачать техническое описание

Простота масштабирования

Высокопроизводительные слоты для дисков SAS и поддержка до 576 ТБ в максимальном расширении гарантируют, что UC3200 готов работать с любым проектом. Для критически важных и конфиденциальных данных встроенная поддержка SED обеспечивает аппаратное шифрование всех данных.

product UC3200 back view photo
product UC3200 back view photo - highlight redundant
product UC3200 back view photo - highlight dual
product UC3200 back view photo - highlight pcie
product UC3200 back view photo - highlight gbe
product UC3200 back view photo - highlight port

Резервный источник питания

Модульный блок питания мощностью 500 Вт с возможностью замены предотвращает простои служб в случае отказа источника питания.

Модуль контроллеров «активный-активный»

Два модуля контроллера работают одновременно, обеспечивая высокую производительность и бесперебойную работу сервисов FC и SAN.

Варианты расширения PCIe

Увеличьте пропускную способность сети с помощью карт Ethernet 10/25 Гбит или адаптеров хост-шины Fibre Channel 8/16 Гбит.

2 порта 1GbE и 1 порт 10GbE

Встроенные интерфейсы RJ45 1GbE и 10GbE с поддержкой Link Aggregation.

Порт Mini-SAS HD

Возможность подключения до 2 устройств RXD1219sas для простого и гибкого расширения тома.

  • product UC3200 back view photo - highlight redundant

    Резервный источник питания

    Модульный блок питания мощностью 500 Вт с возможностью замены предотвращает простои служб в случае отказа источника питания.

  • product UC3200 back view photo - highlight dual

    Модуль контроллеров «активный-активный»

    Два модуля контроллера работают одновременно, обеспечивая высокую производительность и бесперебойную работу сервисов FC и SAN.

  • product UC3200 back view photo - highlight pcie

    Варианты расширения PCIe

    Увеличьте пропускную способность сети с помощью карт Ethernet 10/25 Гбит или адаптеров хост-шины Fibre Channel 8/16 Гбит.

  • product UC3200 back view photo - highlight gbe

    2 порта 1GbE и 1 порт 10GbE

    Встроенные интерфейсы RJ45 1GbE и 10GbE с поддержкой Link Aggregation.

  • product UC3200 back view photo - highlight port

    Порт Mini-SAS HD

    Возможность подключения до 2 устройств RXD1219sas для простого и гибкого расширения тома.

UC3200 dual
Производительность
Масштабируемая память
Система охлаждения
Независимая архитектура системы
Non-Transparent Bridge (NTB)

Производительность

Каждый контроллер оснащен четырехъядерным процессором Intel® Xeon®, который обеспечивает повышенную надежность и производительность до 140 000 операций ввода-вывода в секунду при произвольной записи блоками по 4 КБ.

Масштабируемая память

Каждая плата контроллера имеет четыре разъема DDR4 ECC UDIMM для расширения и повышения производительности системы.

Система охлаждения

Модульные вентиляторы с резервированием регулируют температуру системы и обеспечивают простоту обслуживания и замены.

Независимая архитектура системы

Операционная система управления DSM UC хранится на отдельном диске SATA DOM на каждом контроллере.

Non-Transparent Bridge (NTB)

Системная память синхронизирована между контроллерами с помощью высокоскоростного интерфейса для максимальной защиты данных во время передачи.

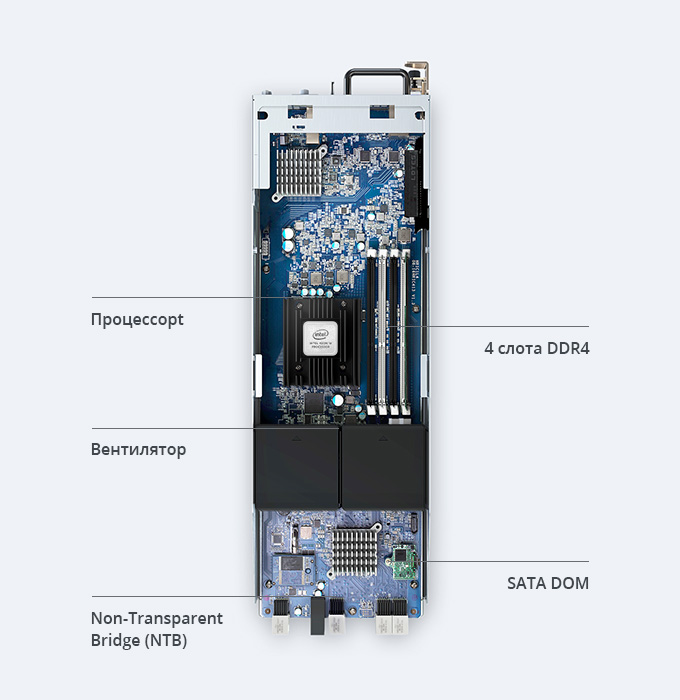

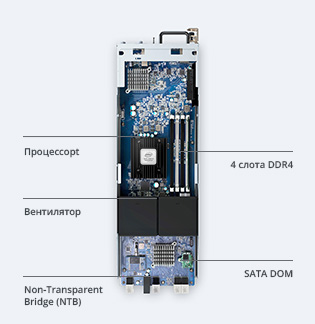

dual_rwd parts image dual_rwd parts image

Производительность

Каждый контроллер оснащен четырехъядерным процессором Intel® Xeon®, который обеспечивает повышенную надежность и производительность до 140 000 операций ввода-вывода в секунду при произвольной записи блоками по 4 КБ.

Масштабируемая память

Каждая плата контроллера имеет четыре разъема DDR4 ECC UDIMM для расширения и повышения производительности системы.

Система охлаждения

Модульные вентиляторы с резервированием регулируют температуру системы и обеспечивают простоту обслуживания и замены.

Независимая архитектура системы

Операционная система управления DSM UC хранится на отдельном диске SATA DOM на каждом контроллере.

Non-Transparent Bridge (NTB)

Системная память синхронизирована между контроллерами с помощью высокоскоростного интерфейса для максимальной защиты данных во время передачи.

Работает с популярными системами виртуализации

Оптимизирован для сред виртуализации.

  • Интеграция с VMware vSphere® 6.5, Microsoft Hyper-V® и VAAI помогает разгрузить операции обращения к запоминающему устройству и оптимизирует вычислительную мощность.
  • Поддержка технологии Windows Offloaded Data Transfer (ODX) повышает эффективность передачи данных и скорость их миграции.
  • Превратите Synology UC3200 в блочный компонент системы хранения с помощью OpenStack® Cinder.
  • Совместимость с промышленным стандартом ALUA. Это позволяет хостам находить оптимизированные пути для повышения скорости и эффективности передачи данных.

Узнайте больше о системах хранения для виртуализации

vmware
windows2022
citrix
openstack

Разработано для iSCSI/FC SAN

DSM UC — операционная система, разработанная, чтобы облегчить процесс обучения, которая позволяет управлять двумя контроллерами с одного портала. Встроенные приложения мониторинга отображают состояние и отправляют уведомления при возникновении важных событий, чтобы ИТ-администраторы своевременно получали уведомления о потенциальных проблемах и реагировали на них в кратчайшие сроки.

Разработано для iSCSI/FC SAN

Единый интерфейс для интуитивно понятного управления

Передовые функции LUN

Расширенная функциональность LUN значительно повышает производительность виртуальных машин и обеспечивает молниеносное создание, восстановление и клонирование моментальных снимков, а также поддержку VMware VAAI и Windows ODX.

Интуитивно понятное управление

Оптимизированный интерфейс управления обеспечивает исключительную простоту управления подключениями и разрешениями даже в крупномасштабных средах SAN.

Для больших и малых развертываний

Поддержка iSCSI и Fibre Channel означает, что системы хранения Synology легко интегрируются как в небольшие системы, так и в корпоративные среды.

Единый интерфейс для интуитивно понятного управления

Защита критически важных данных от аварий

Snapshot Replication используется с поддержкой файловой системы Btrfs, обеспечивая почти мгновенную планируемую защиту данных. Благодаря поддержке до 4096 моментальных снимков всей системы для удаленных серверов и локальных томов UC3200 обеспечивает защиту с использованием снимков, согласованных с приложениями, и мгновенное восстановление виртуальных машин в iSCSI LUN в случае аварии.

Почти мгновенная планируемая защита данных

Почти мгновенная планируемая защита данных

Поддержка до 4096 моментальных снимков всей системы

Поддержка до 4096 моментальных снимков всей системы

Мгновенное восстановление виртуальных машин

Мгновенное восстановление виртуальных машин

5-летняя гарантия

5-летняя гарантия

Компания Synology стремится внедрять инновации и обеспечивать качество продукции. Компания Synology гарантирует высокую стабильность и надежность управления данными. Мы предоставляем 5-летнюю ограниченную гарантию на продукты, оперативную техническую поддержку, а также услуги по замене оборудования для обеспечения максимальной окупаемости инвестиций.

Дополнительные ресурсы

Руководство администратора

Руководство администратора

В данном руководстве описывается процесс первоначальной настройки и оптимального развертывания UC3200.

Подробнее

Руководства и Вопросы и ответы

Руководства и Вопросы и ответы

Мы предлагаем различные обучающие материалы и статьи по поиску и устранению неисправностей для UC3200 на странице с руководствами и ответами на часто задаваемые вопросы.

Подробнее

Контакты

Контакты

Обращайтесь к нам, если у вас есть вопросы о Synology UC3200. Наши специалисты помогут решить ваши проблемы в кратчайший срок.

Связь с нами

Производительность, обеспечиваемая дисками Synology

Жесткие диски Synology, разработанные для высокоинтенсивных рабочих нагрузок, обеспечивают стабильную первоклассную производительность.1

img enterprise-has

Обзор оборудования

productUC3200front view photo
productUC3200back view photo
  • 1 Кнопка и индикатор питания
  • 2 Кнопка отключения звукового сигнала
  • 3 Лоток для жестких дисков
  • 4 Индикатор состояния жесткого дисков
  • 5 Порт источника питания
  • 6 Индикатор PSU и кнопка отключения звукового сигнала
  • 7 Вентилятор источника питания
  • 8 Слот расширения PCIe
  • 9 Порт консоли
  • 10 Порт 1GbE RJ-45
  • 11 Порт 10GbE RJ-45 (10GBASE-T)
  • 12 Порт расширения
  • 13 Кнопка сброса Reset
  • 14 Индикатор питания
  • 15 Индикатор состояния
  • 16 Индикатор предупреждения
  • 17 Индикатор извлечения

Примечания.

  1. Диски хранения приобретаются отдельно. Сведения о совместимых устройствах см. в списке совместимых продуктов.

Оборудование
Контроллер
Контроллер
Количество модулей контроллера 2
Процессор
Процессор
Модель процессора Intel Xeon D-1521
Количество процессоров 1 (на контроллер)
Ядро процессора 4
Архитектура процессора 64-битный
Частота ЦП 2.4 (базовая частота) / 2.7 (повышенная частота) GHz
Механизм аппаратного шифрования
Память
Память
Системная память 8 GB DDR4 ECC UDIMM (на контроллер)
Предустановленный модуль памяти 8 GB (8 GB x 1) (на контроллер)
Общее количество слотов для памяти 4 (на контроллер)
Максимальный объем памяти 64 GB (16 GB x 4) (на контроллер)
Примечания
  • Компания Synology оставляет за собой право заменять модули памяти с одинаковой или более высокой частотой в зависимости от жизненного цикла продукта поставщика. Вы можете быть уверены в том, что совместимость и стабильность подтверждены в результате проведения тех же тестов для гарантии идентичной производительности.
  • Заказывайте фирменные модули памяти компании Synology, чтобы обеспечить оптимальную совместимость и надежность. Компания Synology не предоставляет полную гарантию или техническую поддержку, если для увеличения объема памяти используются модули памяти других производителей.
Хранилище
Хранилище
Отсек(и) для дисков 12
Макс. количество отсеков для дисков с устройством расширения 36 (RXD1219sas x 2)
Тип совместимого диска* (См. все поддерживаемые модели жестких дисков)
  • Двухпортовый твердотельный накопитель SAS 2,5"
  • Двухпортовый жесткий диск SAS 2,5"
  • Двухпортовый жесткий диск SAS 3,5"
Диск с возможностью замены в горячем режиме*
Примечания
  • Компания Synology гарантирует полную функциональность, надежность и производительность только для дисков Synology, перечисленных в списке совместимости. Использование непроверенных компонентов может ограничить некоторые функциональные возможности и привести к потере данных и нестабильной работе системы.
  • Термин «Совместимый тип дисков» обозначает диски, протестированные на совместимость с продуктами Synology. Этот термин не означает максимальную скорость подключения для каждого отсека дисков.
Внешние порты
Внешние порты
Порт RJ-45 1GbE LAN 2 (с Link Aggregation/поддержкой отработки отказа) (на контроллер)
Порт RJ-45 10GbE LAN 1 (на контроллер)
PCIe
PCIe
Расширение PCIe 1 x Gen3 x8 slot (x8 link) (на контроллер)
Поддержка дополнительной платы
  • 10GbE NIC
  • 25GbE NIC
  • FC HBA
Внутренние диски Btrfs
Внешний вид
Внешний вид
Размер (высота х ширина х глубина) 88 mm x 430.5 mm x 692 mm
Размер (высота x ширина x глубина) (с крепежными проушинами сервера) 88 mm x 482 mm x 724 mm
Вес 19.7 кг
Поддержка установки в стойку* Четырехопорная 19-дюймовая стойка (комплект направляющих Synology — RKS-02)
Примечания Комплект направляющих продается отдельно
Прочее
Прочее
Системный вентилятор 60 mm x 60 mm x 2 (на контроллер)
Режим скорости вентилятора
  • Режим максимальной скорости
  • Режим охлаждения
  • Тихий режим
Простая замена системного вентилятора
Автозапуск после сбоя питания
Уровень шума* 51.3 dB(A)
Блок питания/адаптер 500W
Резервный источник питания
Входное напряжение переменного тока 100В – 240В перем. тока
Частота 50/60Hz, Одна фаза
Потребление энергии 417.48 W (доступ)
Британская термическая единица 1425.45 BTU/hr (доступ)
Примечания
  • Потребление энергии измеряется при полной загрузке жесткими дисками Seagate ST3600057SS.
  • Среда тестирования уровня шума. Полная загрузка жесткими дисками Seagate ST8000NM0075 в режиме простоя. Два микрофона G.R.A.S. типа 40AE, каждый расположен на расстоянии 1 метра от сервера Synology спереди и сзади. Фоновый шум: 16,49–17,51 дБ(A); температура: 24,25–25,75˚C; влажность: 58,2–61,8%.
Температура
Температура
Рабочая температура 0°C – 35°C (32°F – 95°F)
Температура хранения -20°C – 60°C (-5°F – 140°F)
Относительная влажность 5% – 95% RH
Сертификация
Сертификация
  • CE
  • FCC
  • BSMI
  • VCCI
  • RCM
  • UKCA
  • KC
  • EAC
  • CCC
Гарантия (в годах)
Гарантия (в годах)
5
Примечания Гарантийный срок начинается с даты покупки, указанной в квитанции о покупке. (Дополнительные сведения)
Cреда
Cреда
Соответствует нормативным требованиям по содержанию опасных веществ в электрическом и электронном оборудовании
Комплект поставки
Комплект поставки
  • Основное устройство X 1
  • Набор принадлежностей X 1
  • Кабель питания перем. тока X 2
  • 1 руководство по быстрой установке
Дополнительные аксессуары
Дополнительные аксессуары
Примечания Все модули памяти работают на максимальной частоте, указанной производителем ЦП.

Примечания.

  1. Характеристики моделей могут быть изменены без предварительного уведомления.
  2. Данные основаны на внутренних испытаниях Synology. Каждое тестирование производительности проводится по отдельности. Во время тестирования другие службы или приложения не обрабатываются.
  3. Фактические показатели производительности могут быть ниже показателей, полученных во время лабораторного тестирования, из-за различий в конфигурации сервера, развертывании и количестве активных операций.
  4. Если требования к использованию превышают указанные выше характеристики, обратитесь к нашим региональным партнерам для получения рекомендаций.
